MAGNUM Heating Chit incalzire prin pardoseala agent termic 120 mp

Chit incalzire prin pardoseala agent termic 120  mp



Suprafata :

Acest chit este potrivit pentru suprafata de :

 120 m² incalzire principala, 100 mm spatiere tevi

Suprafete mai mari pot fi incalzite prin schimbarea spatierii dintre tevi.

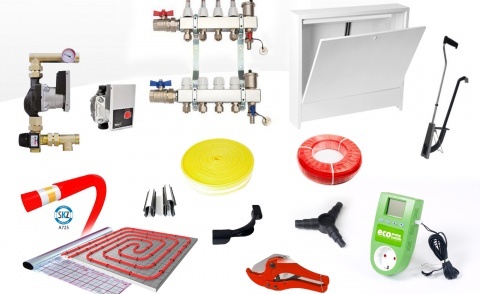

Chit-ul contine :



1 x Distribuitor/Colector de inox 12 circuite cu debitmetre  complet echipat

debitmetre
aerisitor automat
robinet golire
bratari duble metalice
robineti tur/retur cu manere in fluture
conexiune primara 1"
conexiune in grup mixare 3/4"

12 buc  x 2 conectori Eurocon 16mm/2.0

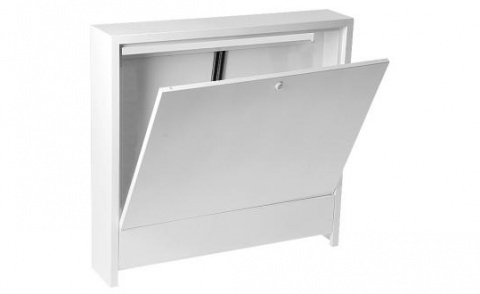

1 buc x cutie distribuitor 1035 mm , reglabila inaltime 110-165 mm

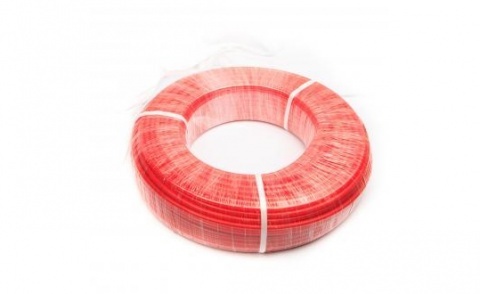

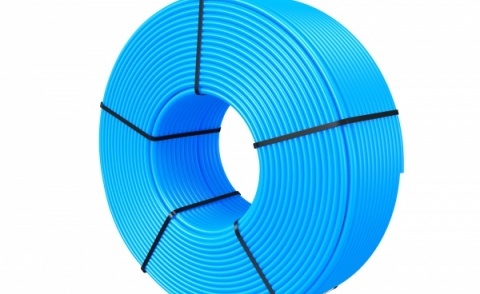

6 buc  x PE-RT teava incalzire, 16mm / 200 metri

1 x grup mixare cu pompa Wilo YONOS PARA – RS 15/6 / 200 mp

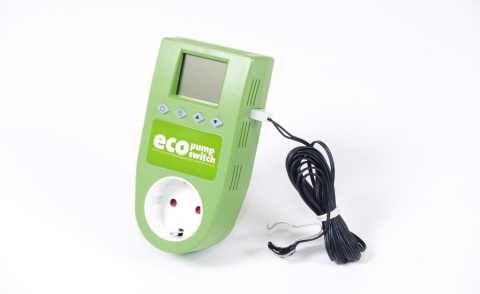

1 x comanda pompa circulatie ECO pump switch

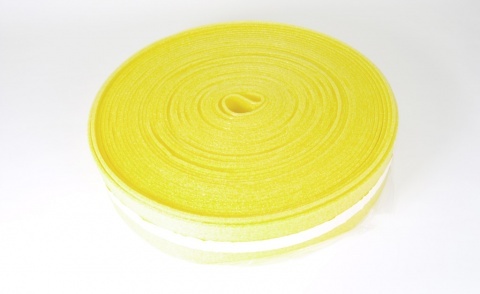

6 buc x Banda perimetrala , 5mm / rola 25 metri

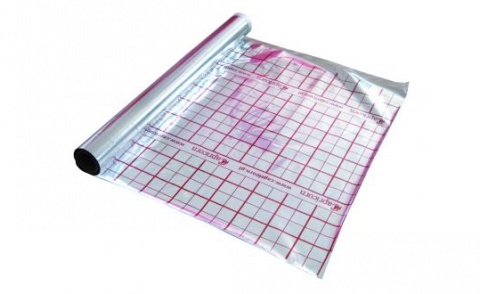

1 buc x folie reflexiva de aluminiu cu caroiaj , 120 mp
24 buc x suport curbare teava

12 buc x cutie clipsuri fixare teava tacker 300 buc / cutie

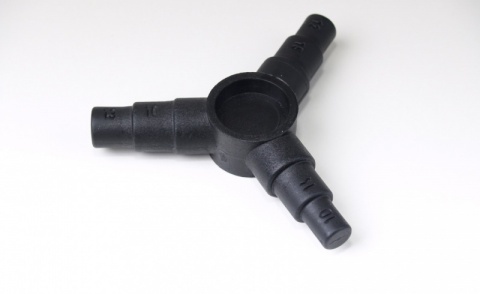

1 x calibrator teava

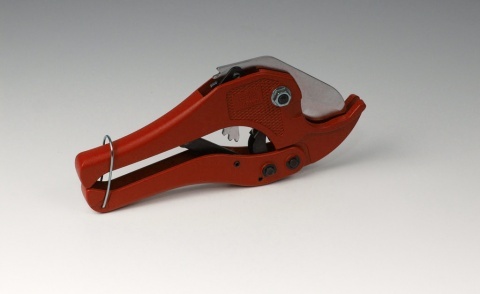

1 x cleste taiere teava

1 x dispozitiv tacker , montaj clipsuri



Teava



Ţeava de încălzire prin pardoseală este realizată din PE-RT tipul I in 5 straturi şi reprezintă polietilenă rezistentă la temperaturi ridicate. Prin urmare, acest tub este de asemenea adecvat pentru temperaturi ridicate.



Ţeava PE-RT tipul I este puternică şi totuşi flexibilă. Este copolimer de etilenă cu o structură moleculară unică, bazată pe o distribuţie în lanţ controlată. Prin urmare, dă dovadă de performanţe superioare sub aspectul rupturii la întindere şi rezistenţă la presiunea hidrostatică, fără reticulare. Aceasta face ca teava  să fie reciclabila.



Acest PE-RT de tip I este stabilizat optim pentru rezistenţa în timp, astfel încât teava are o durată de viaţă calculată de cel puţin 50 de ani în condiţii normale. Tubul de PE-RT de tip I este special conceput pentru a fi utilizat în sisteme cu apă caldă şi rece, încălzire / răcire prin pardoseală şi pereţi şi răcire prin tavan.



Materialul aplicat pe PE-RT de tip I aparţine unui lider de peste 20 de ani în aplicări pe tuburi unde este necesară un interval mare de temperatură.



Teava poate fi utilizata într-un interval de temperatură cuprins între 5 ⁰C şi80 ⁰C. Sarcina maximă pe termen scurt de 95 ⁰C poate rezista fără probleme la o presiune hidrostatică internă de maximum 6 bari.



GARANTIE

Garantia este de 50 ani pentru teava



Distribuitor / colector



Distribuitorul din otel inoxidabil cu pompa si vana de amestec din acest kit este folosit atunci cand temperatura apei furnizate distribuitorului este prea ridicata in comparatie cu cerintele sistemului de incalzire prin pardoseala. Apa care intra in distribuitor este amestecata cu scopul de a atinge temperatura optima pentru sistemul de incalzire prin pardoseala.



Fabricat din oțel inoxidabil puternic
Distribuitor pentru sisteme de temperaturi scazute
Distribuitor format din componente usoare

Distribuitoarele modulare deschise sunt utilizate in cazurile in care temperatura de alimentare cu apa pentru sistemul de incalzire prin pardoseala si o pompa in sistemul de incalzire furnizeaza destula presiune pentru o circulatie suficienta (de ex. pompa unei centrale )
Distribuitorul din otel inoxidabil este prevazut cu debitmetre, ceea ce va permite sa setati manual debitul de apa pentru fiecare port si vane integrate pentru reglare manuala pe sina de retur (care sunt concepute pentru a accepta sisteme de actionare electrotermice).

Distribuitorul deschis din otel inoxidabil poate fi asamblat pentru sistemele de incalzire la temperatura ridicata cu ajutorul unei Unitati de control al temperaturii apei (sau vana de amestec).

Conectorii Eurocon  sunt inclusi

GARANTIE

Garantia de 10 ani se aplica constructiei de otel a distribuitorului si garantia de 2 ani se aplica vanelor.



Grupul de mixare



Seturile de mixare ajustează unitatea de alimentare a instalației de încălzire prin pardoseală la temperatura potrivită. Toate seturile noastre sunt echipate cu o pompă de circulație Wilo Yonos Para RS 15/6 eficientă din punct de vedere energetic, care îndeplinește cerințele directivei UE EuP.

Setul de amestec  poate fi ajustat cu supape termostatice (3D).

Toate seturile de amestec  utilizează componente ale unor producători europeni de vârf, cum ar fi Wilo și ESBE. Seturile noastre au conectori de montaj GZ 1 standardizați. Din cauza dimensiunilor mici, acestea nu ocupă mult spațiu în caetele de montaj



PARAMETRII TEHNICI ale grupurilor de amestec



Material: alamă sau alamă placată cu nichel

Pompă de circulație: Wilo Yonos Para RS 15/6



GARANTIE

Garantia este de 2 ani



Instructiuni de montaj  :



Pregatiri inaintea montajului



Asigurați-vă că încăperea unde veți instala sistemul de încălzire în pardoselă este uscată și fără praf. Îndepărtați

orice resturi și ștergeți bine întreaga podea. Sistemele noastre de încălzire prin pardoseală pot fi încorporate

permanent în beton sau șape din ciment și nisip. Vă recomandăm să folosiți întotdeauna o formă adecvată de

izolare dedesubtul sistemelor noastre.



Spațierea conductelor



Cele mai comune distanțe între conducte sunt:

1. Spațiu de 100mm Sursă de încălzire principală cu 10m de conductă/m²

O conductă de încălzire în pardoseală la 10m²

2. Spațiu de 150mm Sursă de încălzire principală sau secundară¹ cu 6,7m de conductă/m²

O conductă de încălzire în pardoseală la 15m²

3. Spațiu de 200mm Sursa de încălzire secundară cu 5m de conductă/m²

O conductă de încălzire în pardoseală la 20m²

¹ Capacitatea de a utiliza conductele cu o distanțare de 150 mm ca sursă principală de căldură

depinde de necesarul de căldură și de indicele de izolare al spațiului în cauză.



1.2 Modele pentru montarea conductelor pentru incalzirea prin pardoseala



Melc

Pentru a obține cele mai bune rezultate cu un sistem de încălzire în pardoseală trebuie să vă asigurați că toată suprafața pardoselei are aceeași temperatură cu o distribuire uniformă a căldurii. Când sunt așezate in modelul melc, conductele de tur și cele de retur sunt poziționate una lângă cealaltă; aceasta permite distribuirea uniformă a căldurii pe toată suprafața podelei. Apa caldă curge prin conducte, și apa răcită se întoarce în distribuitor. Aceast model este cea mai eficientăși economică metodă de montare.





Șerpuit

Sunt circumstanțe în care montarea în model șerpuit poate fi mai eficientă. Când folosiți

acest model, conductele de tur si de retur nu mai stau una lângă cealaltă și podeaua nu mai este încălzită uniform. Totuși, aceasta este metoda recomandată dacă vreți să încălziți o cameră rece cu geamuri mari sau pereți exteriori. Dacă montați în aceste zone capătul de tur al coductei veți putea obține o distribuire uniformă a căldurii.



1.3 Aprecieri / recomandari



1. Pentru cele mai bune rezultate și pentru a evita problemele cu circulația, atașăm urmatoarele lungimi recomandate:

● Conductă de 16mm maxim 120m



2. Țevile cu lungimile de mai sus sunt conectate la fiecare port pe distribuitor și conductele trebuie să fie cuplate la o sursă și un robinet de retur.

3. În plus, în fiecare  conducta trebuie să fie întreagă , dintr-o bucata (îmbinările de conducte în șapă trebuie evitate de fiecare dată).  Dacă îmbinările nu pot fi evitate, folosiți un racord pentru reparații și dacă îmbinarea este făcută in podea, racordul trebuie infașurat in totalitate cu bandă adezivă rezistentă la apă pentru a preveni oxidarea și riscul de scurgeri.

4. Lungimile menționate anterior includ alimentarea și returul de la distribuitor.

5. Conductele de încălzire în pardoseală nu trebuie să se intersecteze sau să se suprapună.



1.4 Șape și podele



Într-un sistem de încălzire eficient și de încredere, șapa joacă un rol important.

Când se toarnă o nouă șapă, acesta trebuie să acopere țevile de încălzire complet pentru a permite transferul termic rapid (transferul de căldură). În plus, șapa trebuie să aibă o grosime minimă de aproximativ 7 cm (5 cm șapă pe partea de sus a tuburilor). Acest lucru previne fisurarea șapei.

Atunci când nu există un minim de 7cm înălțime disponibilă, este recomandabil să turnați șapa direct pe beton și s-o armati cu ajutorul plaselor de armare deasupra conductelor. Ca urmare, fisurile vor fi reduse la minim.

Sistemele de încălzire prin pardoseală pot fi folosite cu aproape orice tip de pardoseală, dar fiecare tip are un nivel diferit de rezistenţă la căldură . Gresia, piatră și marmură naturală (finisaje de pardoseli ceramice) au o rezistență scăzută la căldură și fac transferul temic mai rapid.

De obicei, aceste tipuri de finisaje de podea sunt conductoare de căldură excelente și, prin urmare, se va asigura un sistem de încălzire optimizat.

Covoarele, lemnul și parchetul laminat au o rezistență la căldură mai mare și încetinesc mișcarea termică. Vă rugăm să rețineți, aceste tipuri de finisaje au o temperatură maximă a podelei de aproximativ 28 ° C, (Trebuie să consultați ducumentația podelei pentru a asigura compatibilitatea și a vedea dacă sunt limitări).



2. Metoda de instalare



În funcție de tipul structurii pe care se va instala sitemul de încalzire, acesta se poate monta in mai multe feluri. În acest capitol explicăm pas cu pas sistemul de instalare cu cleme tacker





2.1. Instalare cu clipsuri – sistem tacker



Dacă doriți să instalați folosind capse, țevile de încălzire vor fi atașate pe izolație, folosind capse(cleme) de plastic de 40 sau 60mm.

Aceasta este cea mai ieftină solutie de instalare. Așezați conductele pe o placă izolatoare acoperită cu folie reflexive de aluminiu ,  sau folosiți un sistem de izolație cu folie de reflecție și așezați clemele la o distanță de 30 mm de-a lungul conductei. Fixați cu ajutorul unui capsator sau împingeți-le cu degetele. Nu recomandăm fixarea clemelor cu ciocanul pentru că puteți deteriora conducta.



 Instalare pe izolație cu clipsuri , sistem tacker



A. Substratul

B. Izolație sau plăci pentru capsat (20 sau 30mm)

C. Banda perimetrala

D . Capse / clipsuri tacker

E. Coductele de încălzire

F. Șapă din beton

G. Podeaua



1. Instalați banda perimetrala  (D) de-a lungul zidurilor camerei în care este instalat sistemul de încălzire prin pardoseală. Dacă izolația de margine nu este autoadezivă, o puteți lipi folosind bandă dublu adezivă sau un alt adeziv.

2. Acoperiți substratul cu folie de reflecție din aluminiu (B)

3. Începeți să așezați conductele cu spațiu de 150mm/200mm între ele de-a lungul izolației, apoi prideți-le de izolatie cu capse (D).

4. Continuați instalarea la pagina 11.





Distribuitorul / Colectorul

La sistemele de încălzire în pardoseală, se face o distincție între sistemele de înaltă și joasă temperatură, dar principiul este același. Diferența este în temperatura apei la intrarea in sistem.

Când se folosește un sistem de temperatură joasă, de obicei se folosește un distribuitor deschis, unde turul si returul nu se amestecăși lichidul curge direct la si de la central termica.

La sistemele cu temperaturi ridicate apa este amestecată înainte de a fi coborâtă în podea pentru că este prea fierbinte pentru a intra în podea imediat. Pentru o podea nivelată, temperatura maximăeste între 45/60 °C

pentru pardoseli ceramice și aproximativ 28 °C la podele din lemn (în cazul în care aveți dubii, consultați producătorul podelei).



3.1. Amplasarea distribuitorului



Distribuitoarele de încălzire prin pardoseală pot fi montate oriunde , atâta timp cât acestea sunt plasate la același etaj unde sistemul de încălzire prin pardoseală este instalat . Cu toate acestea , este recomandat să instalați distribuitorul într-o zonă uscată , centrală. Când utilizați un distribuitor cu temperatură ridicată , care este echipat cu unitatea de amestecare ,

este recomandabil să nu se monteze în apropierea sau pe peretele unui dormitor . Când pompa funcționează, poate produce zgomot ușor din cauza vibrațiilor. În plus , vă sfătuim să montați distribuitorul  într-o locație care este ușor accesibilă , deoarece pot fi necesare lucrări de întreținere în viitor .

3.2. Fixarea distribuitorului

In cele mai multe cazuri , distribuitorul este montat la aproximativ 60cm deasupra podelei . Puteți să montați distribuitorul la o distanță mai mică față de podea, dar acest lucru face conectarea conductelor mai grea și, de asemenea, poate provoca probleme în cazul în care distribuitorul trebuie înlocuit .

3.3. Conectarea conductelor la distribuitor

Conductele de încălzire prin pardoseală sunt conectate folosind cuplaje Eurocon.

Aceste cuplaje sunt compuse din trei părți și se conectează astfel:

A. Șurub de montare

B. Compresie

C. Adaptor



1. Trageți A peste capătul conductei

2. Introduceți B în capătul conductei

3. Apăsați C în deschizătura coductei

4. Împingeți fitingul cu filet pe inelul de strângere și transformați-l, dintr-o singură mișcare, în racordul conductei la distribuitor.

5. Strângeți șurubul cu o cheie până cand cuplajul este etanș.



3.4. Amorsarea și testarea sistemului



După ce toate conductele sunt conectate la distribuitor, puteți seta presiunea sistemului și puteți face teste pentru scurgeri; Pentru presurizare, umpleți sistemul cu apă. Puteți alege să umpleți sistemul direct de la circuitul de încălzire existent. În acest caz, se procedează după cum urmează:

1. Distribuitor deschis : Deschideți robinetul (C).

Distribuitor cu pompa: Scoateți ventilul termostatic (E) din coloana de distribuție de langă termostat.

2. Deschideți debitmetrul (A) și capacul (B), sau supapa de amestec termostatică (F) pentru primul port pe care vreți să-l umpleți. După umplere, se închide portul și se trece la următorul, repetând instrucțiunile.



Atenție! Unele distribuitoare se pot amorsa diferit, consultați întotdeauna manualul distribuitorului înainte de a începe.



În cazul în care sistemul de încălzire nu se poate umple de la un circuit de încălzire, puteți umple sistemul prin niplul de la distribuitor (D și G). În acest caz, supapele cu bilă și ventilul termostatic (după cum se menționează în etapa 1) trebuie să fie închise, după conectarea unui furtun de apă la niplu folosind locașul din capac. Apoi, umpleți grupul de încălzire (E) după cum se menționează în etapa 2.

Scoaterea aerului din sistem

1. Deschideți distribuitorul : închideți robinetul (C).

2. Deschideți toate debitmetrele (A) și capacele (B) sau supapa de amestec termostatică (F).

3. Conectați un compresor la niplul de umplere (D și G), și deschideți-l prin utilizarea locașului din capac. Testați sistemul cu compresorul (max 2 bar).



3.5. Operarea sistemului

Încălzirea în pardoseală poate fi pornită după o perioadă de timp (întrebați producătorul șapei sau așteptați o zi pentru fiecare milimetru din grosimea șapei; ex. pentru șapă de 70mm trebuie să așteptați cel puțin 70 de zile până puteți porni încălzirea)

3.5.1. Distribuitor temperatură ridicată cu pompă

După ce șapa este complet uscată, efectuați următoarele acțiuni:

1. Conectați pompa la rețea și asigurați-vă că robinetul porturilor de încălzire este deschis. (Dacă distribuitorul este echipat cu debitmetre, asigurați-vă că acestea sunt complet deschise; acest lucru se face prin acționarea capaclui roșu în sus și capacul negru este complet deblocat.

2. Asigurați-vă că pompa funcționează, și apoi mutați în poziția dorită:

Setarea 1: Până la 4 porturi pe distribuitor

Setarea 2: între 5/9 porturi pe distribuitor

Setarea 3: Mai mult de 10 de porturi pe distribuitor

Dacă galeria este prevăzută cu o modulație ALPHA 2L, lângă setările de mai sus, utilizați

următoarele setări:

3. Temperatura apei în sistem poate fi setată cu un termostat ce se instalează în zona dorită. Consultați manualul

termostatului pentru instalare. Se setează dispozitivele de comndă(actuatori) la porturile de mai sus (B)

4. Pentru a evita crăpăturile în șapă, urcați temperatura gradual, o data la doua zile, cu 5 grade până când termometrul indică 35 - 40 de grade.



4. Sistemul de control/automatizare pentru încalzirea în pardoseală

Încălzirea prin pardoseală cu apă, ca un sistem tradițional cu radiator, este controlat prin intermediul unui robinet termostatic. Cu toate acestea, la încălzirea prin pardoseală cu apă, în cazul în care căldura este distribuită uniform pe podea, sistemul de încălzire se va controla prin intermediul unui termostat de cameră, controlând temperatura în aer, mai degrabă decât temperatura apei.

4.1. Controlul uei singure camere

Controlul unei singure camere, în cazul în care mai multe conducte sunt în cameră, se poate face cu ajutorul unui singur chit de control zonă. Controlând fluxul în sistem și limitând curgerea apei, puteți controla un distribuitor cu mai multe porturi, folosind un singur dispozitiv de acționare(actuator).

4.2. Control pe mai multe zone

Controlul unui sistem pe zone multiple, în cazul în care doriți control individual pe mai multe camere, se poate face cu ajutorul unui număr de actuatori. Actuatoare plasate pe porturile multiple permit distribuția căldurii în camere individuale, cu termostate în fiecare cameră.

Gruparea porturilor este ușoară, prin conectarea elementelor de acționare în același port de pe unitatea de control principală (până la 15 dispozitive de acționare pe port).
